Dosificación a Molino

Descripción General

Cambio de tecnología de balanzas de molino de cemento

DESCRIPCIÓN DE FUNCIONAMIENTO ACTUAL:

*- Comprende la instalación y puesta en marcha de un sistema integral de dosificación compuesto por tres sub-sistemas para la alimentación de un molino de cemento

*- El sistema de dosificación instalado comprendía la variación de velocidad de tres motores de CC, (uno por cada material), los cuales individualmente accionaban cintas transportadoras que aportaban material a una cinta final la cual producía el transporte de dicha mezcla al molino (esto se realiza a través de elevador, rompedora, etc.).

*- El aporte de material a cada una de estas cintas se realiza desde silos, cuyo flujo se regula por una clapeta, la cual al momento de funcionar queda en un posición fija. (lo cual no garantiza un aporte uniforme sobre la cinta transportadora).

*- La deficiencia de este sistema es que la cama de material sobre cinta es variable, por lo cual a una misma velocidad, el flujo de material varia. (Sistema de lazo abierto, sin realimentacion).

SOLUCIÓN A IMPLEMENTAR:
Se instalaran nuevos moto-reductores comandados por variadores de CA, con
medición de velocidad de avance de cada una de las cintas de alimentación, y
celdas de carga para poder integrar el peso de una determinada longitud de cinta,
todo estos datos se integraran en una balanza de flujo, la cual calculara la
alimentación en Toneladas/hora, En la sala de control del molino (desde donde se
comandan las cintas) se instalaran tres controladores PID que recibirán por parte
del operador el valor de caudal deseado (t/hora) , los mismos se realimentaran
desde cada un de las balanzas y como elementos finales de control accionaran
variadores de CA para dar mas o menos velocidad de cinta (lo que provoca mas o
menos aporte de cada uno de los materiales). A esto se lo llama un sistema
realimentado o de lazo cerrado.
Cada Sistema de dosificacion teine como componetes basicos a:
1- Un Computador de flujo (instalada en nuevo gabinete)
2- Un Variador de frecuencia (instalada en nuevo gabinete)
3- Un controlador PID (instalado en sala de control)
4- Un sensor de velocidad de cinta
5- Una celda de carga y puente pesador

Descargar Información Ampliada

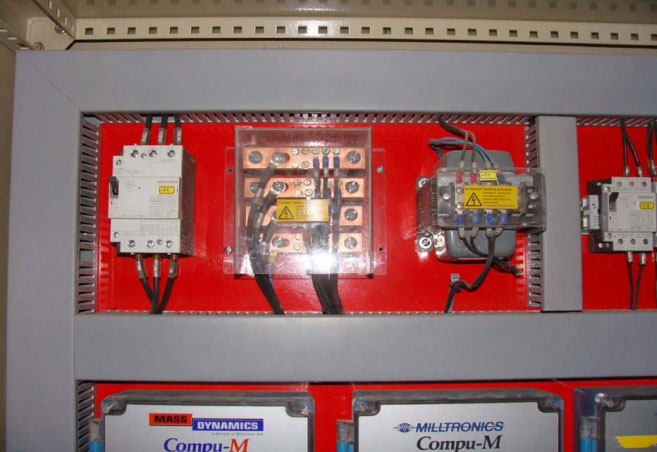

Tablero Interior

Montado en planta

Tablero interior

(Detalle acometida y potenciometros de puerta)
